Trong ngành công nghiệp sản xuất kết cấu thép hiện đại, việc tối ưu hóa quy trình sản xuất dầm chữ H - một trong những cấu kiện quan trọng nhất - luôn là ưu tiên hàng đầu của các nhà máy. Một trong những thiết bị đang cách mạng hóa quy trình này chính là máy đính gá dầm H. Vậy máy gá đính dầm H là gì và tại sao nó lại trở thành yếu tố then chốt trong dây chuyền sản xuất hiện đại?
Máy Đính Gá Dầm H Là Gì?

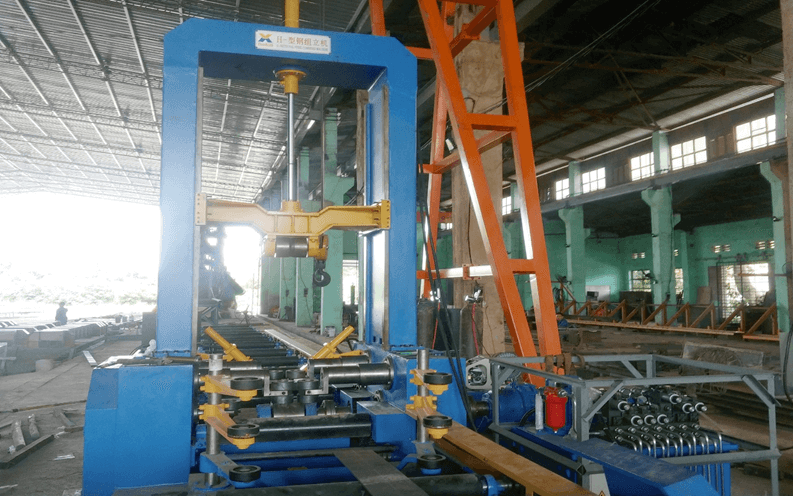

Máy đính gá dầm H (H-Beam Assembly Machine hoặc H-Beam Tack Welding Machine) là một hệ thống thiết bị chuyên dụng được thiết kế để tự động hóa quá trình lắp ráp và đính gá tạm thời các thành phần của dầm thép hình chữ H trước khi tiến hành hàn chính thức.
Một dầm chữ H tiêu chuẩn bao gồm ba thành phần chính:
- Bản bụng (Web): Tấm thép thẳng đứng ở giữa
- Hai bản cánh (Flange): Tấm thép nằm ngang ở phía trên và dưới
Máy đính gá dầm H thực hiện chính xác các công việc:
- Định vị chính xác ba tấm thép theo thiết kế
- Kẹp giữ ổn định các tấm thép ở vị trí chính xác
- Thực hiện hàn đính (tack welding) để cố định tạm thời trước khi chuyển sang trạm hàn chính
Cấu Tạo Và Nguyên Lý Hoạt Động Chi Tiết
Cấu tạo chính của máy gá đính dầm H
Một hệ thống máy đính gá dầm H hoàn chỉnh bao gồm:
Hệ thống khung máy và giá đỡ:
- Khung máy vững chắc bằng thép hộp chất lượng cao
- Hệ thống ray dẫn hướng chính xác
- Giá đỡ phôi điều chỉnh được theo kích thước dầm
Hệ thống kẹp thủy lực/pneumatic:
- Xi lanh kẹp bản bụng
- Xi lanh kẹp bản cánh
- Hệ thống ép góc đảm bảo vuông góc 90 độ
Hệ thống đính hàn tự động:
- Súng hàn MAG/MIG tự động
- Hệ thống di chuyển trên ray
- Nguồn hàn công suất cao
- Hệ thống cấp dây tự động
Hệ thống điều khiển:
- PLC điều khiển trung tâm
- Màn hình HMI cảm ứng
- Hệ thống cảm biến vị trí
- Phần mềm lập trình linh hoạt
Quy trình hoạt động 4 bước
Bước 1: Nạp phôi và định vị
- Đặt bản bụng lên giá đỡ trung tâm
- Đặt hai bản cánh vào vị trí hai bên
- Hệ thống cảm biến xác nhận vị trí chính xác
Bước 2: Kẹp cố định tự động
- Hệ thống kẹp thủy lực hoạt động đồng bộ
- Ép chặt các tấm thép vào vị trí thiết kế
- Kiểm tra và đảm bảo độ vuông góc
Bước 3: Đính hàn tự động
- Súng hàn di chuyển dọc theo chiều dài dầm
- Thực hiện các mối hàn đính cách đều
- Kiểm soát chất lượng mối hàn tự động
Bước 4: Nhả kẹp và xuất xưởng
- Hệ thống kẹp tự động nhả ra
- Dầm được chuyển đến trạm hàn chính
- Chuẩn bị cho chu kỳ sản xuất tiếp theo
Lợi Ích Vượt Trội Khi Sử Dụng Máy Gá Đính Dầm H
Về chất lượng sản phẩm
- Độ chính xác cực cao: Đảm bảo kích thước dầm đồng nhất
- Độ vuông góc hoàn hảo: 90° chính xác cho mọi sản phẩm
- Giảm biến dạng: Nhiệt đầu vào được kiểm soát chặt chẽ
- Đồng nhất sản phẩm: Mọi dầm H đều có chất lượng như nhau
Về năng suất sản xuất
- Tốc độ nhanh gấp 3-5 lần so với phương pháp thủ công
- Giảm 70% thời gian chuẩn bị và đính gá
- Hoạt động liên tục 24/7 nếu cần thiết
- Tự động hóa hoàn toàn quy trình đính gá
Về chi phí vận hành
- Tiết kiệm nhân công: 1 máy thay thế 4-6 công nhân lành nghề
- Giảm phế phẩm: Tỷ lệ sai hỏng giảm xuống dưới 1%
- Tiết kiệm vật tư: Tối ưu hóa việc sử dụng que hàn, điện năng
- Giảm không gian sản xuất: Thiết kế gọn gàng, dễ tích hợp
Về an toàn lao động
- Giảm tai nạn liên quan đến thao tác nặng
- Hạn chế tiếp xúc với khói hàn độc hại
- Môi trường làm việc được cải thiện đáng kể
- Tuân thủ tiêu chuẩn an toàn lao động
Ứng Dụng Thực Tế Trong Các Ngành Công Nghiệp
Máy đính gá dầm H được sử dụng rộng rãi trong:
Xây dựng dân dụng và công nghiệp
- Sản xuất dầm cho nhà cao tầng
- Dầm nhà xưởng, nhà kho
- Kết cấu trung tâm thương mại
Cơ sở hạ tầng và giao thông
- Dầm cầu đường bộ, cầu đường sắt
- Kết cấu nhà ga, bến tàu
- Dầm cho công trình công cộng
Công nghiệp nặng
- Khung máy công nghiệp cỡ lớn
- Dầm cho giàn khoan dầu khí
- Kết cấu nhà máy điện, nhiệt điện
Năng lượng tái tạo
- Khung giá đỡ cho hệ thống pin mặt trời
- Kết cấu tháp điện gió
- Trụ đỡ cho các công trình năng lượng
Tóm lại, trong bối cảnh ngành công nghiệp kết cấu thép ngày càng đòi hỏi độ chính xác cao, năng suất lớn và tính tự động hóa, máy đính gá dầm H đã trở thành thiết bị không thể thiếu trong các dây chuyền sản xuất hiện đại. Nhờ khả năng định vị chính xác, kẹp giữ ổn định và thực hiện hàn đính tự động, thiết bị này giúp các nhà máy nâng cao chất lượng sản phẩm, tăng tốc độ sản xuất và tối ưu chi phí vận hành một cách hiệu quả.
Việc đầu tư vào máy đính gá dầm H không chỉ là nâng cấp thiết bị mà còn là bước đi chiến lược giúp doanh nghiệp nâng cao năng lực cạnh tranh, chuẩn hóa quy trình sản xuất và đáp ứng các tiêu chuẩn kỹ thuật ngày càng khắt khe của thị trường. Với vai trò là đơn vị phân phối chính thức các giải pháp công nghệ tiên tiến, Công ty Cổ phần Thiết bị Công nghiệp Hakuta cam kết mang đến cho doanh nghiệp Việt Nam những thiết bị hiện đại, bền bỉ và phù hợp với nhu cầu sản xuất thực tế, góp phần thúc đẩy sự phát triển bền vững của ngành kết cấu thép trong nước.
