Chất lượng mối hàn MIG qua hình ảnh

Chất lượng mối hàn MIG qua hình ảnh



Hàn MIG (Metal Inert Gas) là một phương pháp hàn điện cực chảy trong ngành công nghiệp kim loại. Nó còn được gọi là hàn CO2 hoặc hàn sử dụng khí bảo vệ. Phương pháp này sử dụng dây hàn liền mạch, tự động cung cấp từ một cuộn dây hàn, kết hợp với một lượng lớn khí bảo vệ không phản ứng (inert gas), thường là argon hoặc hỗn hợp argon và CO2, để bảo vệ khu vực hàn khỏi ôxy và các chất khác từ không khí.

Quá trình hàn MIG thường diễn ra như sau:

  1. Nguyên liệu: Các kim loại được hàn cần phải được chuẩn bị, thường là các miếng kim loại hoặc các mảnh kim loại cần được kết hợp.
  2. Dây hàn và khí bảo vệ: Dây hàn liền mạch được cung cấp từ cuộn dây hàn và điện được cấp qua dây này để tạo nhiệt và chảy kim loại. Khí bảo vệ được cung cấp qua súng hàn để bảo vệ khu vực hàn khỏi ôxy và các tác nhân khác từ không khí.
  3. Nhiệt và chảy: Dây hàn được chảy bằng dòng điện đi qua, tạo ra nhiệt độ cao. Kim loại chảy từ dây hàn, và cùng với lớp khí bảo vệ, tạo ra một hồ sơ hàn mềm mại và bảo vệ khỏi sự ảnh hưởng của không khí.
  4. Hình thành mối hàn: Kim loại chảy được sử dụng để tạo mối hàn giữa các miếng kim loại hoặc mảnh kim loại, tạo ra mối hàn vững chắc và liền mạch.
  5. Kết thúc và làm mát: Sau khi hàn xong, mối hàn được làm mát và kiểm tra để đảm bảo chất lượng và độ bền của nó.

Hàn MIG thường được sử dụng trong nhiều ứng dụng công nghiệp vì tính linh hoạt, tốc độ và chất lượng của quá trình hàn này.

Một cách để kiểm tra các thông số cài đặt cho máy hàn MIG đã hiệu quả chưa là nhìn vào thực tế hình ảnh chất lượng mối hàn.

Chất lượng mối hàn:

chất lượng mối hàn

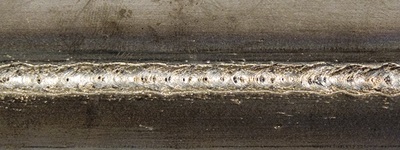

  1. Mối hàn tốt: Chất lượng mối hàn tốt cho biên dạng mối hàn phẳng, chiều rộng mối hàn thích hợp và liên kết tốt ở các đầu mối hàn. Các cạnh nơi vật liệu dây hàn gặp kim loại cơ bản.

chất lượng mối hàn

2. Điện áp quá cao: Điện áp được đánh dấu bằng khả năng kiểm soát hồ quang kém. Độ xuyên thấu không nhất quán. Vũng hàn hỗn loạn không thể xuyên qua vật liệu cơ bản một cách nhất quán.

chất lượng mối hàn

3. Điện áp quá thấp: Điện áp quá thấp dẫn đến hồ quang khởi động, kiểm soát và thâm nhập kém. Nó cũng gây ra hiện tượng bắn ra nhiều, hình dạng đường hàn lồi. Gây liên kết kém ở các đầu mối hàn.

chất lượng mối hàn

4. Tốc độ di chuyển quá nhanh: Một đường hàn lồi hẹp với sự liên kết không đủ ở các ngón chân của mối hàn. Độ xuyên thấu không đủ và một đường hàn không nhất quán là do di chuyển quá nhanh.

chất lượng mối hàn

chất lượng mối hàn

5. Tốc độ di chuyển quá chậm: Chất lượng mối hàn xấu do việc di chuyển quá chậm đưa quá nhiều nhiệt vào mối hàn. Dẫn đến đường hàn quá rộng và độ ngấu kém. Trên vật liệu mỏng hơn, nó cũng có thể gây cháy.

chất lượng mối hàn

6. Tốc độ cấp dây / cường độ dòng điện quá cao: Việc đặt tốc độ cấp dây hoặc cường độ dòng điện quá cao (tùy thuộc vào loại máy bạn đang sử dụng). Điều này có thể gây ra hồ quang bắt đầu kém. Dẫn đến đường hàn quá rộng, cháy qua, bắn ra quá nhiều và khả năng thâm nhập kém.

chất lượng mối hàn

7. Tốc độ cấp dây / cường độ dòng điện quá thấp: Đường hàn lồi hẹp. Đôi khi liên kết kém ở các chân của mối hàn cho thấy cường độ dòng điện không đủ.

chất lượng mối hàn

8. Không có khí bảo vệ: Do việc thiếu hoặc không đủ khí che chắn. Dễ dàng được xác định bằng độ rỗng và lỗ kim ở mặt và bên trong mối hàn.

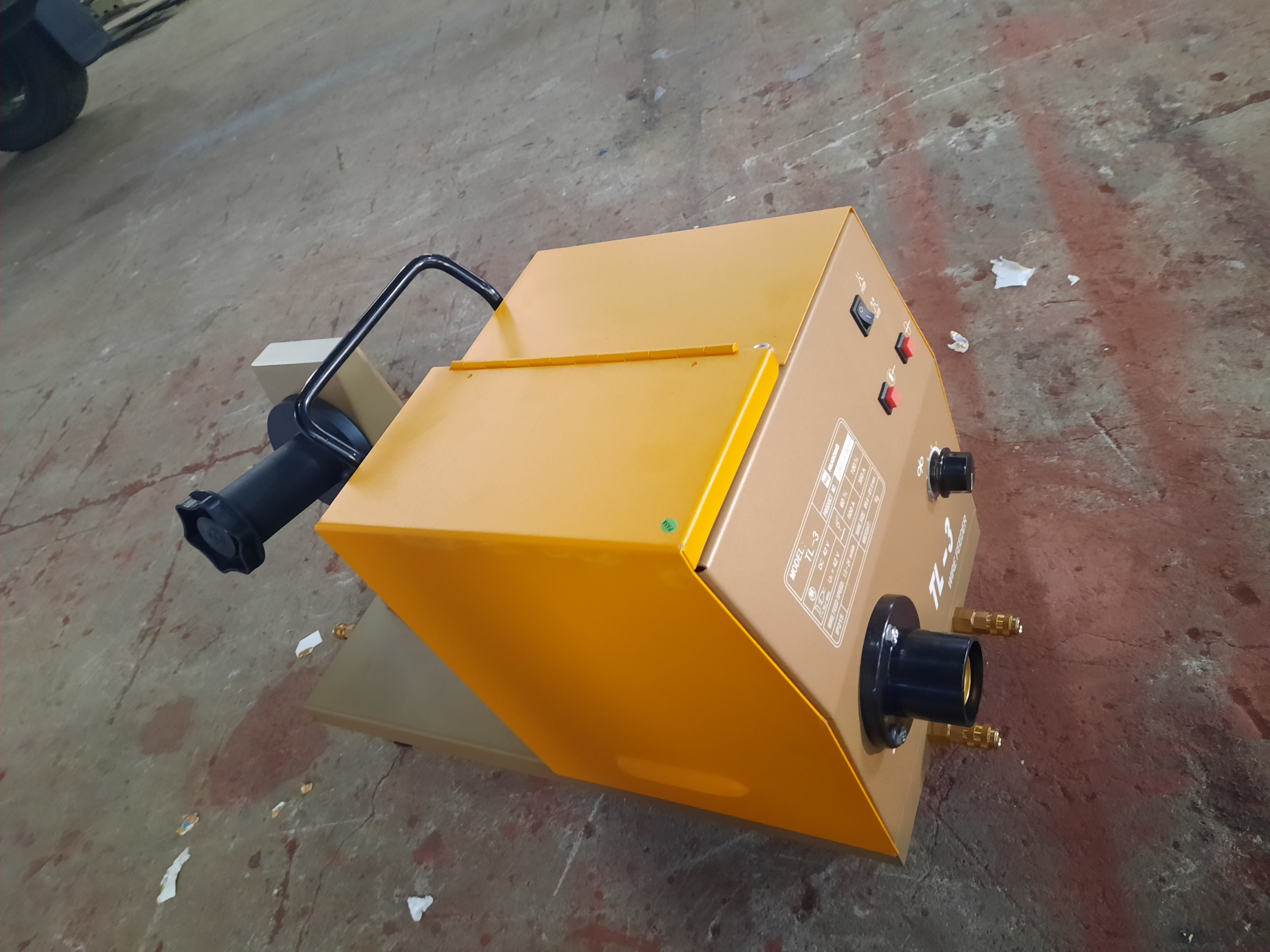

Máy hàn HGMIG 500 ba pha của HUGONG cho chất lượng mối hàn tốt bao gồm cả hàn thép không gỉ và nhôm.

chất lượng mối hàn

  • Sản phẩm được phát triển dành cho các nhà xưởng cơ khí lớn, đòi hỏi máy hàn chất lượng cao, làm việc bền bỉ và ổn định trong môi trường công nghiệp
  • Công nghệ chỉnh lưu DIOD mang lại dòng điện hàn luôn luôn ổn định, không bị phụ thuộc vào các vi mạch điện tử như công nghệ THYRISTOR/ IGBT/ INVERTER
  • Điều chỉnh dòng hàn vô cấp, điều chỉnh điện áp hàn 30 bước.

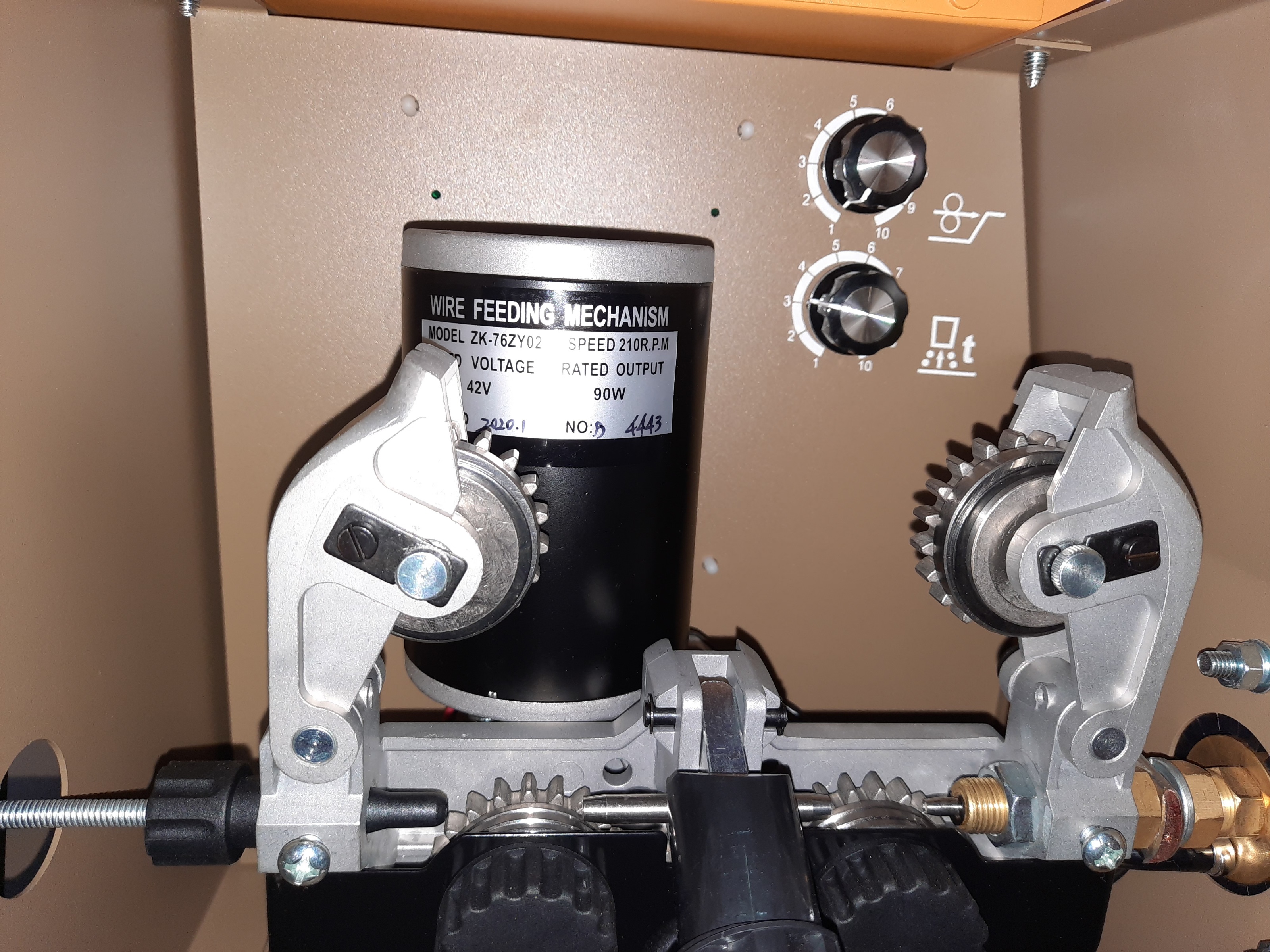

  • Bộ nắn dây đôi đảm bảo dây hàn được nắn thẳng, trơn tru khi hàn.
  • Hiện thị số các thông số hàn
  • Chức năng chống dình dây cuối mối hàn
  • Hai cực đầu ra để lựa chọn đấu dây mát hàn

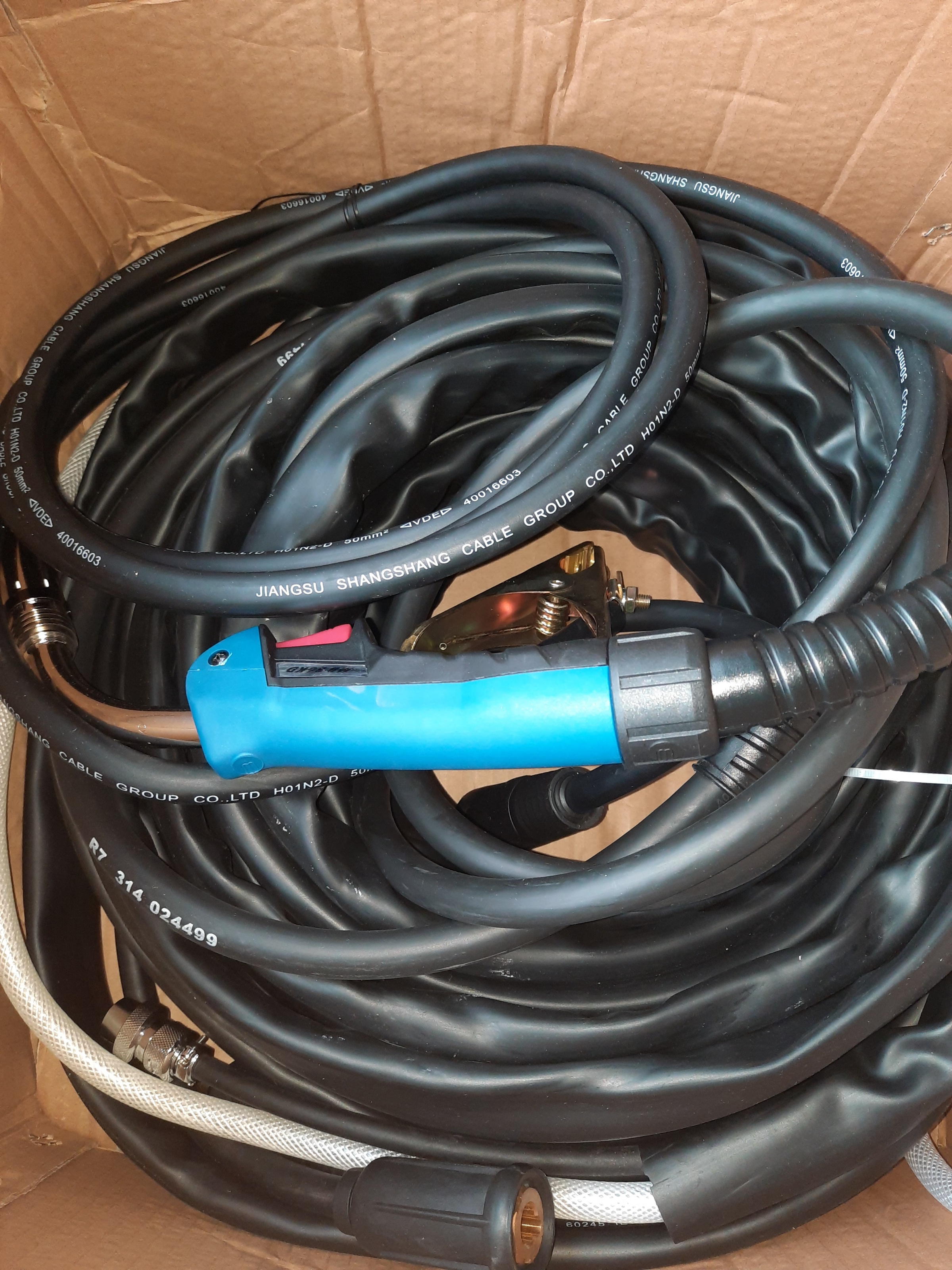

  • Mỏ hàn kiểu Binzel công nghệ Đức
  • Bánh xe cỡ lớn để dễ dàng di chuyển máy
  • Thêm hệ thống chứa và bảo vệ chai khí gắn liền với máy hàn.
  • Bảo vệ quá nhiệt, quá tải
  • Cáp hàn và cáp điều khiển được bảo vệ bằng vỏ da
  • Bộ cấp dây quay 360 độ khi đặt trên máy hàn và di chuyển được bằng bánh xe riêng khi đặt rời xuống sàn
  • Có hộp bảo vệ dây hàn kèm theo.
  • Cài đặt nguồn cấp dây vô cấp 2T/4T
1. Model: HGMIG 500S
2. Hãng sản xuất: HUGONG
3. Điện áp nguồn: 380V, 50HZ
4. Dòng điện đầu vào lớn nhất: 40A
5. Công suất lớn nhất: 30,8 KVA
6. Điện áp hàn: 20 – 51V
7. Phạm vi dòng hàn: 110 – 500A
8. Chu kỳ tải: 60%@500A, 100%@387A
9. Đường kính dây hàn: 1,2 ~ 1,6 mm
10. Kích thước máy: 1050 x 634 x 920 mm
11. Trọng lượng: 195 Kg
