Máy chấn CNC là một trong những máy móc quan trọng không thể thiếu trong dây chuyền sản xuất của ngành công nghiệp chế tạo. Thị trường hiện nay có nhiều đơn vị cung cấp máy chấn CNC. Tuy nhiên, máy chấn CNC nào chất lượng, công năng mạnh mẽ, tuổi thọ cao, giá thành hợp lý, đáp ứng nhu cầu sản xuất?
Tham khảo bài viết của HAKUTA, tìm hiểu 2 dòng máy chấn CNC đang được nhiều doanh nghiệp Việt Nam và trên thế giới tin dùng.
Máy chấn tôn thủy lực CNC – HSM Công nghệ bơm thủy lực Servo
Máy chấn HSM Trung Quốc là một trong số ít máy chấn sử dụng động cơ thủy lực Servo đem lại hiệu năng mạnh mẽ trong sản xuất.

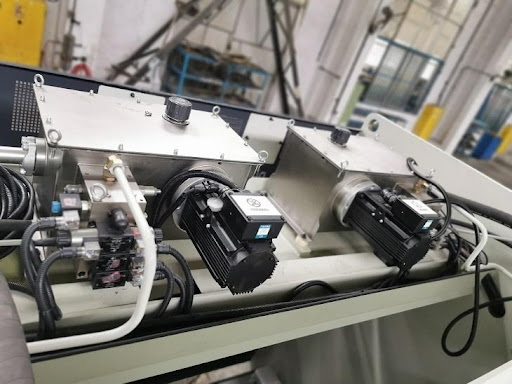

Nổi bật với công nghệ điều khiển bơm servo đôi (gồm động cơ servo và bơm bánh răng hai chiều) cho phép điều khiển hai máy bơm thay thế cho điều khiển van hội tụ giúp loại bỏ tổn thất tiết lưu, tăng hiệu năng sử dụng năng lượng. Đây đang là một trong những dòng máy chấn tôn thủy lực được ưa chuộng hàng đầu hiện nay.
Ưu điểm
Các máy chấn CNC thông thường đều sử dụng van trợ động tỷ lệ để điều chỉnh tốc độ di chuyển dao chấn. Khi hoạt động, hệ thống này dễ sinh nhiệt gây ra tổn thất năng lượng, hiệu suất không cao. Trong trạng thái dừng máy, động cơ bước thông thường vẫn quay, gây hao phí.
Trong khi đó, máy chấn CNC bơm thủy lực Servo sử dụng hai động cơ Servo để điều khiển thay thế van hội tụ, giúp loại bỏ tổn thất tối ưu. Ở trạng thái dừng máy, động cơ ngừng quay, máy không hoạt động và về cơ bản không tiêu thụ năng lượng. Tiết kiệm lên đến 70% năng lượng. Giảm thời gian chu kỳ dầu và cải thiện hiệu suất 30%.
Bên cạnh đó, máy chấn tôn thủy lực CNC – HSM Công nghệ bơm thủy lực Servo còn nhiều ưu điểm như:
- Tiết kiệm tới 70% lượng dầu thủy lực.
- Không yêu cầu bộ làm mát dầu, tăng tuổi thọ cho cả dầu và phớt dầu. Tuổi thọ dầu tăng gấp 3 lần.
- Tăng khả năng chống ô nhiễm dầu, không yêu cầu quá khắt khe về chất lượng dầu.
- Nhiệt độ dầu thấp không vượt quá 40 độ, tăng tuổi thọ các bộ phận thủy thực.
- Tỷ lệ hỏng lỗi thấp hơn, tiết kiệm chi phí bảo trì.
- Giảm tiếng ồn, hoạt động êm ái.
- Tốc độ gấp đôi máy truyền thống, hiệu quả làm việc cao.
- Dễ dàng lắp đặt.

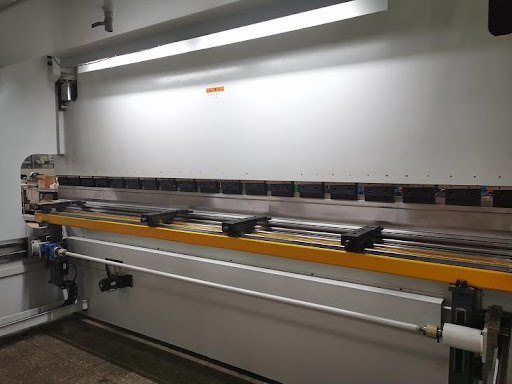

Máy chấn CNC HSM được sản xuất theo giấy phép công nghệ của LVD, Bỉ. Kết cấu máy hoàn toàn bằng thép hàn, khung sau khi hàn đưa vào lò ủ điện hạng nặng để giải phóng ứng suất với độ cứng và độ chính xác cao. Đây là công nghệ duy nhất chỉ có HSM ứng dụng hiện nay tại Trung Quốc.

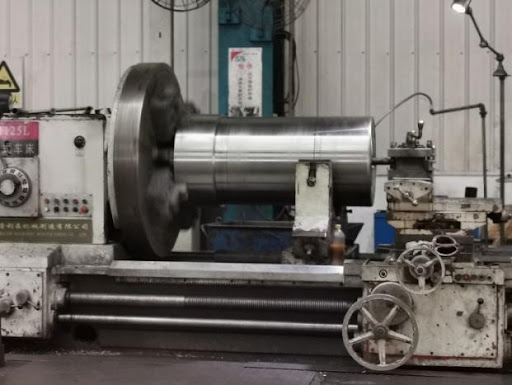

Khung máy chính được bảo hành trọn đời. Các cấu kiện chính gồm vách đứng, bệ lắp dao, bàn làm việc đều được gia công trên một lần gá phôi, sử dụng SKODA và máy phay CNC 5 trục TOSHIBA đem đến độ chính xác cao cho từng chi tiết.
Thông số kỹ thuật
Để thấy rõ sự khác biệt giữa máy chấn CNC Công nghệ bơm thủy lực Servo với máy chấn CNC thường, bạn có thể theo dõi các thông số kỹ thuật qua bảng sau:
| Thông số kỹ thuật | Máy chấn CNC thường | Công nghệ bơm thủy lực Servo |
| Chiều dài làm việc | 3200 mm | 3200 mm |
| Lực chấn Max | 130 tấn | 130 tấn |
| Khoảng cách 2 xilanh chấn | 2700 mm | 2700 mm |
| Hành trình dao chấn | 200 mm | 200 mm |
| Khoảng cách max giữa bàn & dao chấn | 400 mm | 400 mm |
| Chiều sâu họng | 400 mm | 400 mm |
| Chiều rộng bàn làm việc | 100 mm | 100 mm |
| Tốc độ xuống khi không tải | 110 mm/s | 240 mm/s |
| Tốc độ làm việc | 11 mm/s | 15 mm/s |
| Tốc độ hồi (sau khi kết thúc làm việc) | 10 mm/s | 200 mm/s |
| Động cơ chính | 11 kW | 7.5 kW*2 |
| Thể tích thùng dầu | 450 L | 40 L*2 |
| Chiều dài tổng thể ( L ) | 3500 mm | 3500 mm |
| Chiều Rộng ( W ) | 1750 mm | 1750 mm |
| Chiều cao ( H ) | 2900 mm | 2900 mm |
| Trọng Lượng | 9000 kg | 9000 kg |
| Số trục điều khiển CNC | Y1, Y2, X, V, R | Y1, Y2, X, V, R |
Cấu tạo kỹ thuật

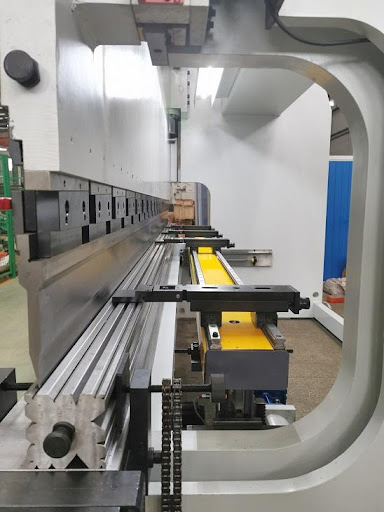

- Cấu trúc khung máy: khung máy làm bằng thép hàn theo công nghệ của Bỉ, kết cấu chính của máy được thiết kế và phân tích dữ liệu thông qua phần mềm thiết kế mô phỏng, giúp tính toán lực, ứng suất các mối lắp ghép UG.
- Trục Y1, Y2: Vị trí xi lanh ở 2 bên được điều khiển đồng bộ và kiểm soát bằng bộ mã hóa tuyến tính của G.V (Italia) chính xác đến 0.005mm và được bù bằng van servo tự động, có khả năng tính toán chính xác khoảng cách giữa chày cối chấn tới vị trí mặt bàn làm việc.

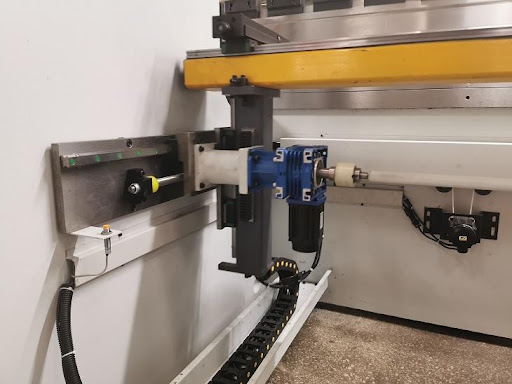

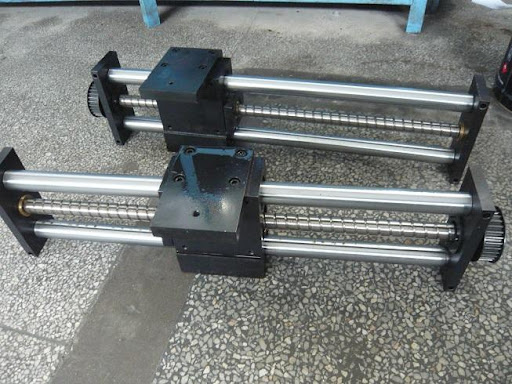

- Trục X: Trục X (hệ thống cữ chặn sau chuyển động ngang CNC) sử dụng mô tơ servo Delta và trục vít bi điều khiển hệ thống cữ chặn tiến/lùi theo phương ngang, di chuyển ổn định cùng độ chính xác cao, tiếng ồn thấp hơn máy chấn CNC thường.
- Trục R: trục R (hệ thống cữ chặn sau chuyển độc dọc CNC)
- Trục Z (thanh cữ chặn) di chuyển thủ công

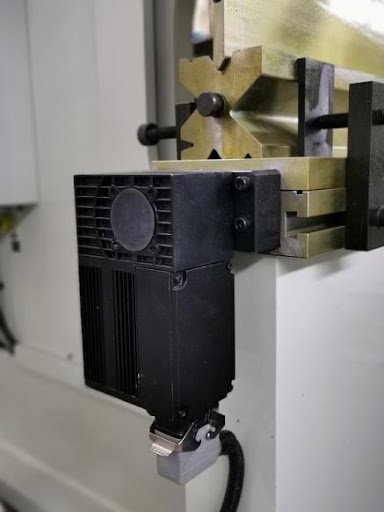

- Trục V (bù cối chống võng CNC) giữ dao chấn và cối chấn luôn ở vị trí song song trong suốt quá trình chấn. Khi nhập dữ liệu chấn (chiều dài, góc chấn, vật liệu chấn, chiều dày tôn, thông số dao và cối) máy tự động tính toán lực chấn, độ cao cối cần bù phù hợp.

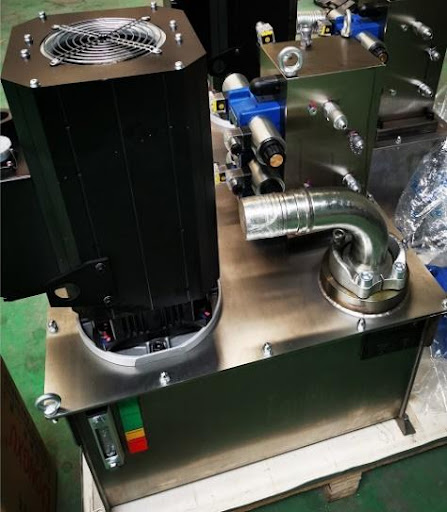

- Hệ thống thủy lực của máy được module hóa, giảm tối đa điểm kết nối và số lượng ống cần dùng để đảm bảo hệ thống hoạt động ổn định, giúp tiết kiệm thời gian và chi phí bảo trì hay bảo dưỡng.

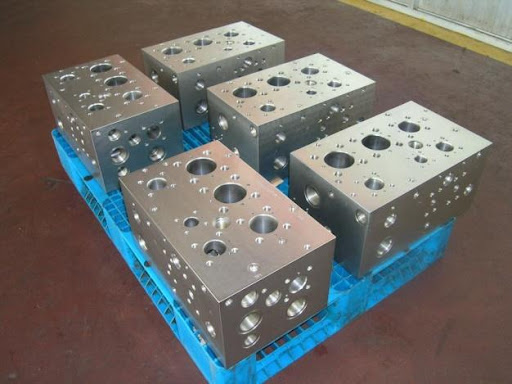

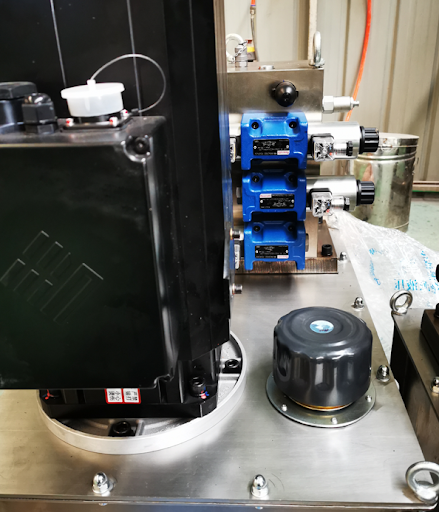

Khối van thủy lực gồm van servo tỷ lệ, van áp suất nhập khẩu từ BOSCH – Đức.
Công nghệ điều khiển bơm servo đôi (động cơ servo + bơm bánh răng hai chiều).

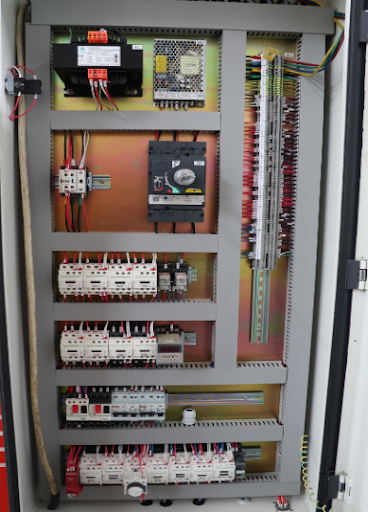

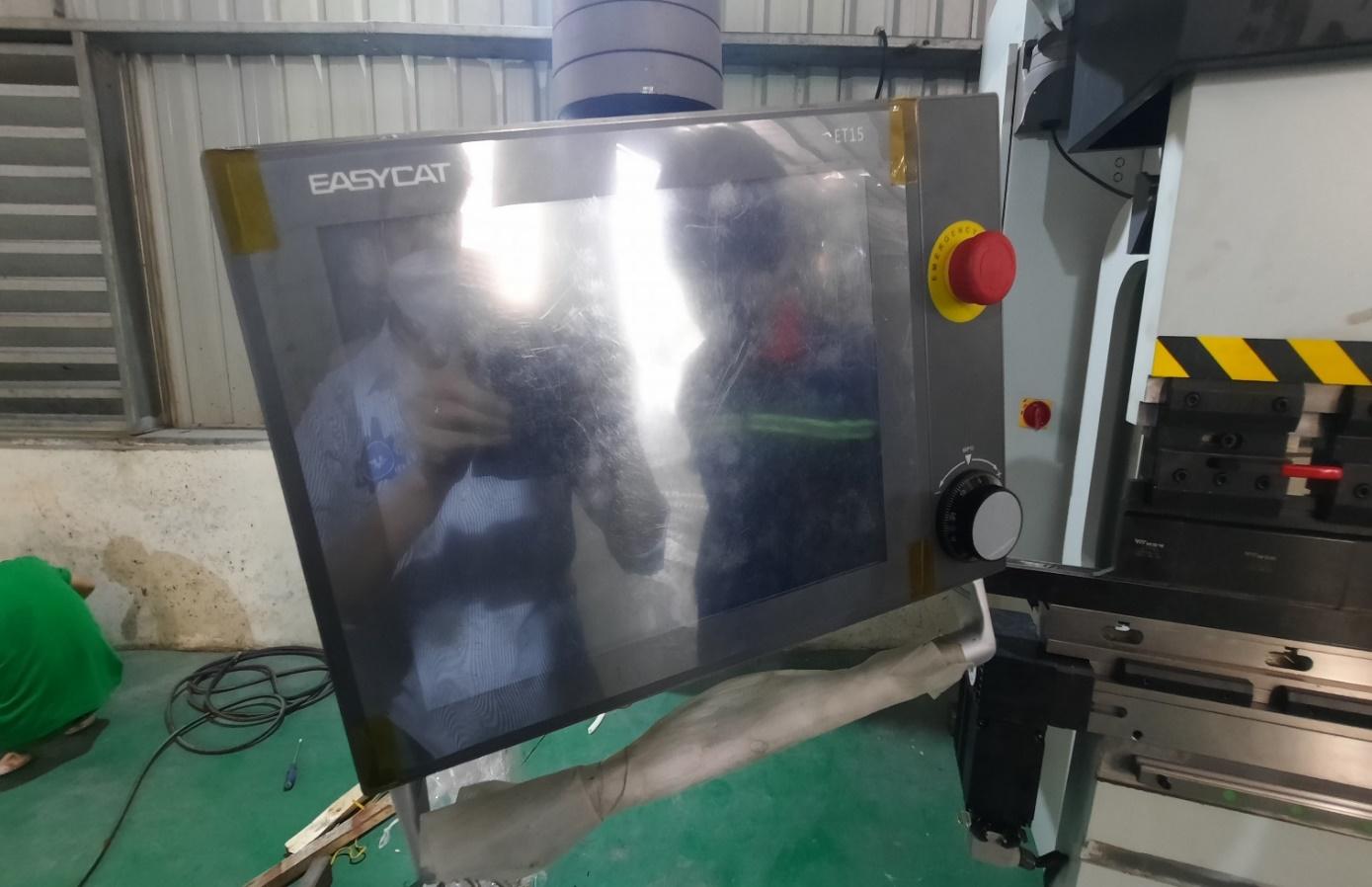

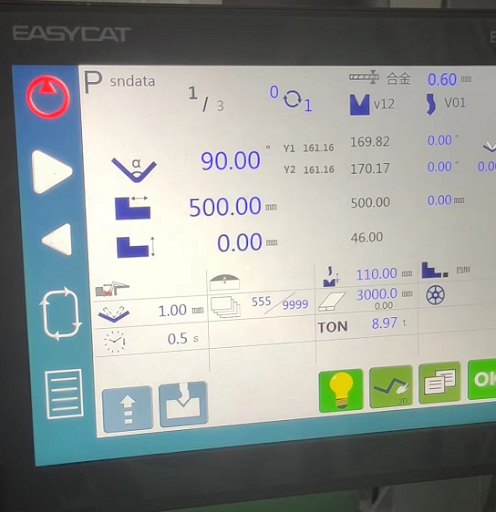

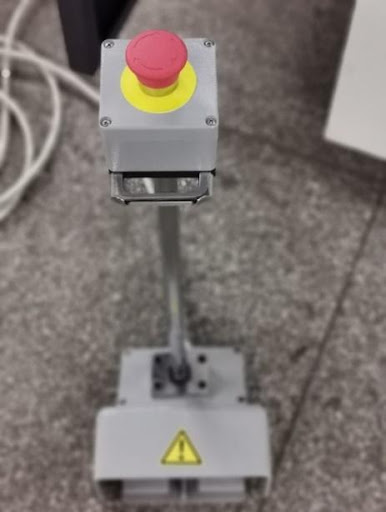

- Hệ thống điện, điều khiển: được thiết kế theo chuẩn quốc tế, đạt độ tin cậy, chống nhiễu, tuổi thọ cao.

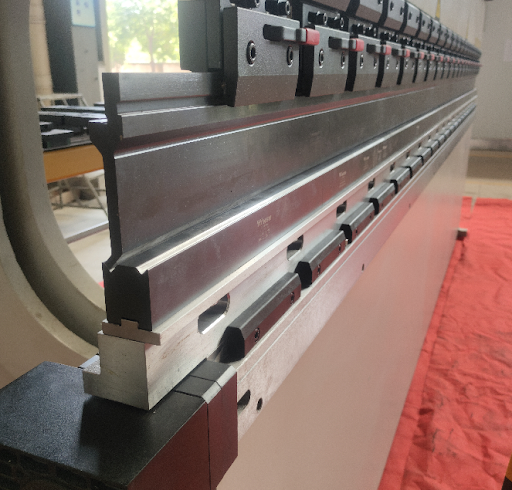

- Chày cối tiêu chuẩn
Sau đây là danh sách một số nhà cung cấp linh kiện cho máy chấn HSM Công nghệ bơm thủy lực Servo
| Tên bộ phận | Thương hiệu |
| Bơm | Japan NACHI |
| Động cơ | QICHENG China |
| Thủy lực | German BOSCH-REXROTH |

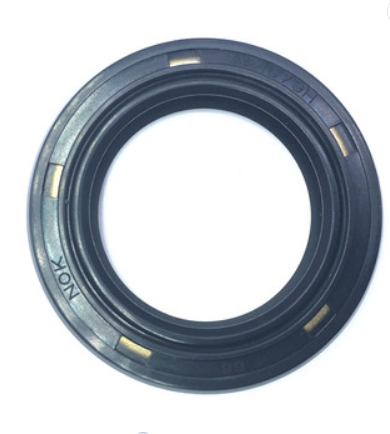

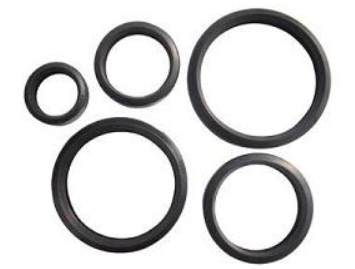

| Gioăng phớt | German MERKEL |
| Lọc áp suất cao | German |
| Chày cối | China |
| Hệ thống CNC | Italy |
| Mã hóa tuyến tính | Italy GV |

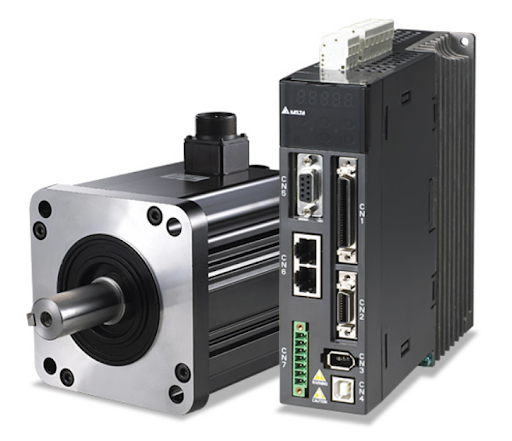

| Động cơ, điều khiển servo | Delta Taiwan |
| Thành phần điện chính | French SCHNEIDER |
=> Xem thêm video lắp đặt Máy chấn HSM tại Công ty TNHH SUV Hưng Yên: Máy chặt tôn HSM – Nghiệm thu bàn giao tại Công ty TNHH SUV Hưng Yên vào ngày cực tốt 22/02/2022
Máy chấn CNC Durma AD-S 60600 Thổ Nhĩ Kỳ

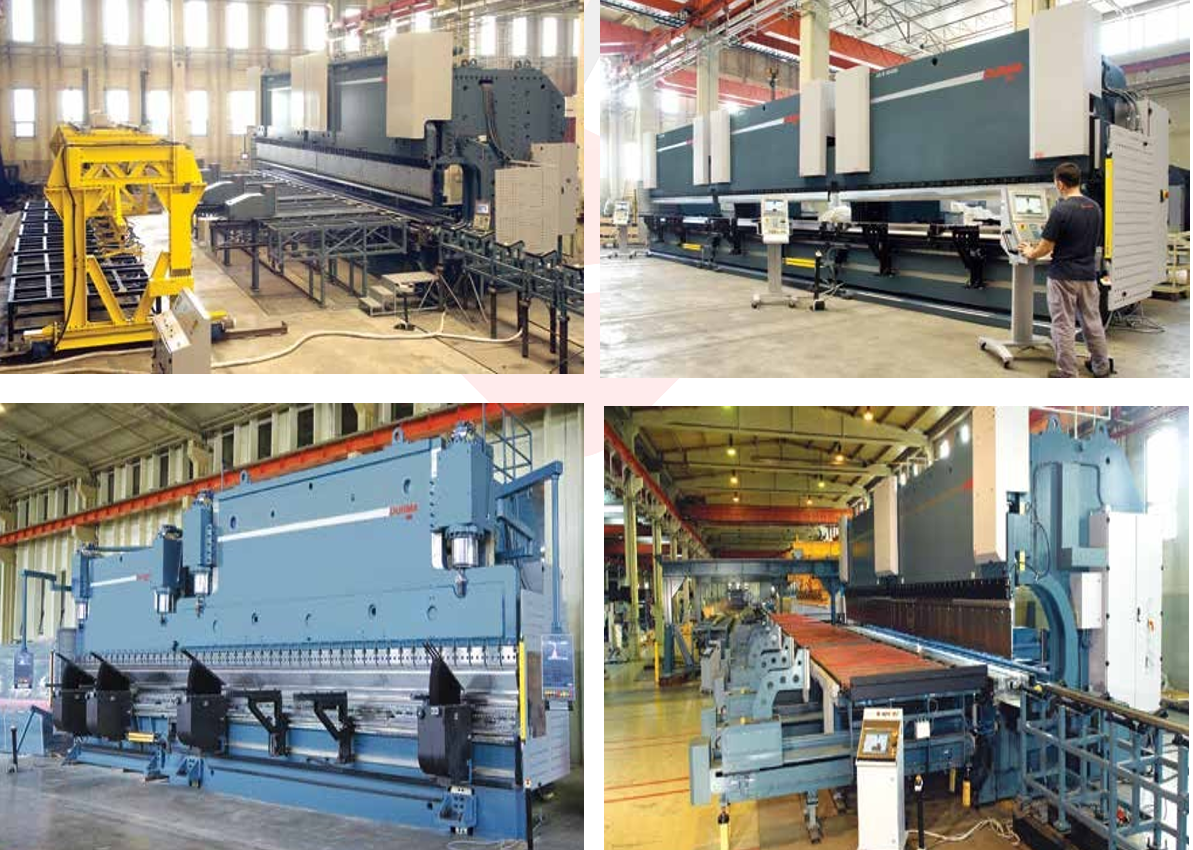

Trong các dòng máy chấn CNC hàng đầu hiện nay, không thể bỏ qua máy chấn CNC AD-S 60600. Một sản phẩm của Durma – thương hiệu hàng đầu tại Thổ Nhĩ Kỳ, đứng thứ 2 Châu Âu trong lĩnh vực sản xuất các loại máy gia công kim loại tấm.
Các sản phẩm máy móc mang thương hiệu Durma đang có mặt tại 120 quốc gia với 80 nhà phân phối chính thức trong đó có HAKUTA cho thị trường Việt Nam. Các máy móc thương hiệu Durma hiện được dùng rộng rãi chủ yếu tại Mỹ, châu Âu, Úc và nhiều nước phát triển.
Máy chấn CNC Durma AD-S 60600 được đánh giá cao bởi khả năng vận hành chính xác, mạnh mẽ, tuổi thọ cao, dễ điều khiển.
Ưu điểm
Máy có độ chính xác cao, tốc độ nhanh, chuyển động an toàn cùng nhiều ưu điểm như:
- Chất lượng cao, khả năng uốn hoàn hảo.
- Khung máy chắc chắn và cứng cáp.
- Đô ổn định, độ chính xác cao.
- Chi phí cạnh tranh, phí bảo trì thấp.
- Công nghệ hiện đại.

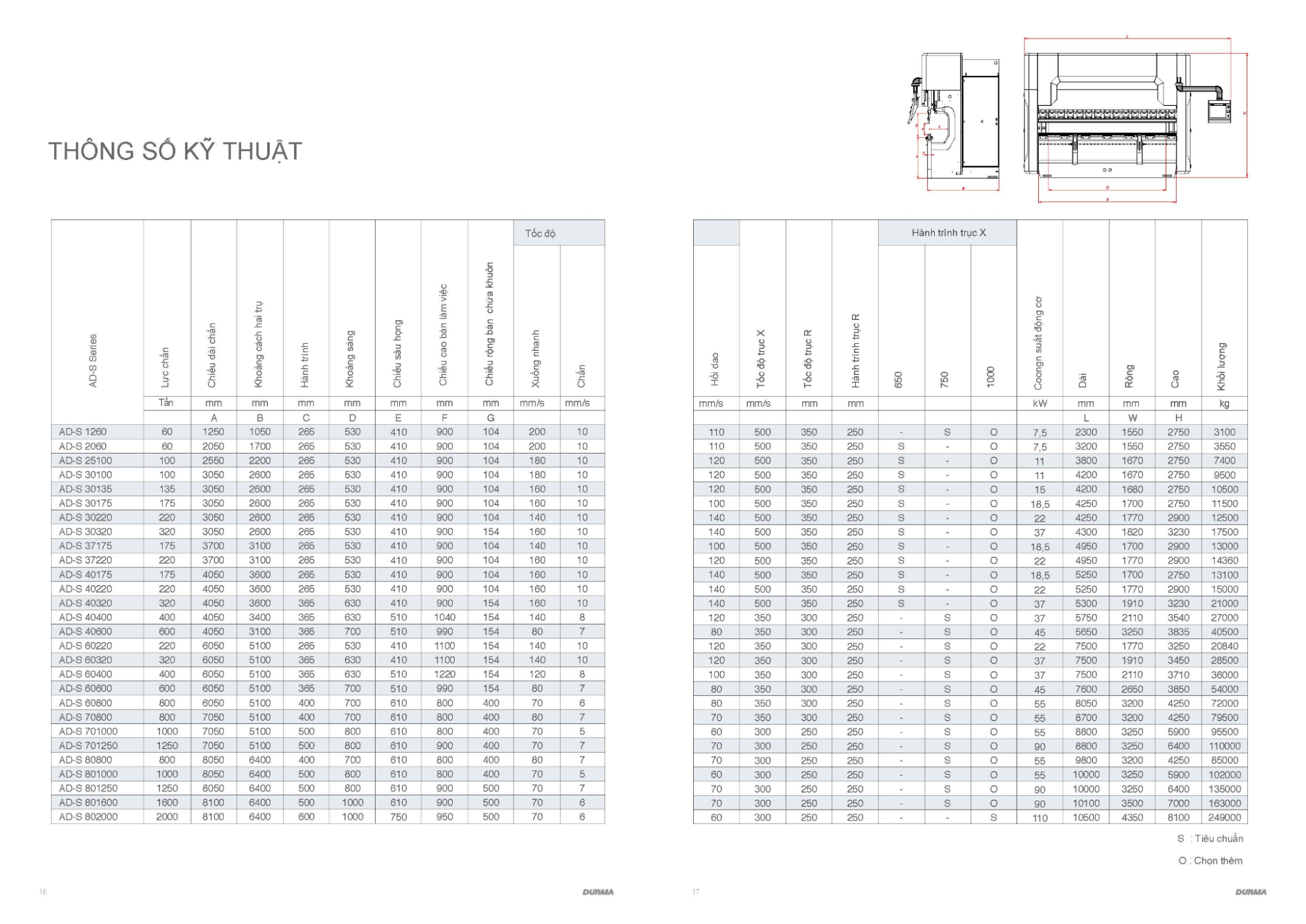

Thông số kỹ thuật
| Nội dung | Thông số |
| Model | AD-S 60600 |
| Bộ điều khiển | CNC Control Unit SKY 22 (Colour Graphic – 22′ Screen) |
| Hãng sản xuất | DURMA – Thổ Nhĩ Kỳ |
| Độ dài làm việc (A) | 6050 mm |
| Lực chấn Max | 600 tấn |
| Chiều dày chấn max cho thép 52kg/mm2 | 8.19 mm (V=50) |
| Chiều dày chấn max cho thép 70kg/mm2 | 7.06 mm (V=50) |
| Khoảng cách hai xi lanh(B) | 5100 mm |
| Khoảng sáng (D) | 700 mm |
| Chiều sâu họng (E) | 510 mm |
| Độ cao bàn làm việc(F) | 990 mm |
| Độ rộng bàn làm việc(G) | 154/300 mm |
| Hành trình dao chấn | 365 mm |
| Tốc độ xuống khi không tải | 80 mm/sec |
| Tốc độ làm việc | 7 mm/sec |
| Tốc độ hồi sau khi kết thúc làm việc | 40 mm/sec |
| Độ chính xác di chuyển trục Y | 0.01 |
| Hành trình cữ sau (Trục X) | 750 mm |
| Tốc độ di chuyển cữ sau | 350 mm/s |
| Độ chính xác di chuyển Trục X | 0.05 |
| Hành trình lên xuống cữ sau ( Trục R) | 250 mm |
| Tốc độ lên xuống cữ sau | 300 mm/s |
| Độ chính xác di chuyển trục R | 0.1 |
| Khoảng cách làm việc ( Trục Z) | 4400 mm |
| Tốc độ làm việc ( Trục Z) | 1000 mm/s |
| Chống võng ( Bù cối): | Bằng CNC |
| Điện áp | 380 V |
| Cấp độ bảo vệ | IP54 |
| Độ ồn không tải/có tải | 72/78 dBA |
| Động cơ chính | 45 kw |
| Dung tích thùng dầu | 500 |
| Chiều dài tổng thể (L) | 7600 mm |
| Chiều Rộng (W) | 2650 mm |
| Chiều cao (H) | 3950 mm |
| Trọng Lượng | 44000 kg |
Cấu tạo máy
Máy chấn CNC Durma AD-S 60600 có những bộ phận cấu tạo chính sau:

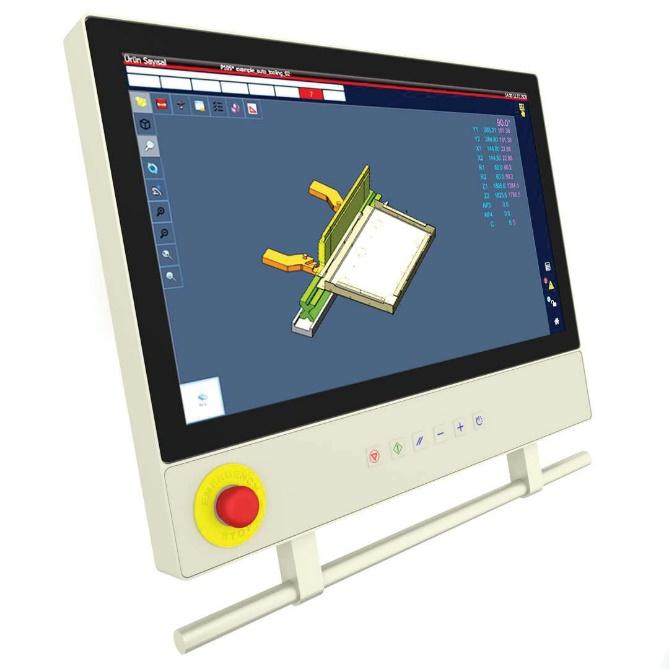

- Bộ điều khiển CNC SKY22
Bộ điều khiển hiện đại, đa chức năng, thân thiện với người dùng, lập trình nhanh chóng, dễ dàng.
Khi thao tác, nhân viên kỹ thuật nhập thông tin về loại vật liệu, độ dày, chiều dài, loại chày cối uốn. Máy sẽ tự động tính toán, đưa ra chương trình uốn với hành trình chấn, khoảng cách cữ chặn sau, bù cối, lực chấn phù hợp.
Hỗ trợ tối ưu chu kỳ máy, tiết kiệm thời gian thiết lập, quá trình sử dụng máy đơn giản, dễ dàng, linh hoạt và hiệu quả hơn.
- Hệ thống bù cối CNC
Có chức năng nâng cối ở giữa vùng chấn, đảm bảo lực phân bổ đều trên toàn bộ đường chấn, giữ đường chấn thẳng, góc chấn đều và sản phẩm không biến dạng.

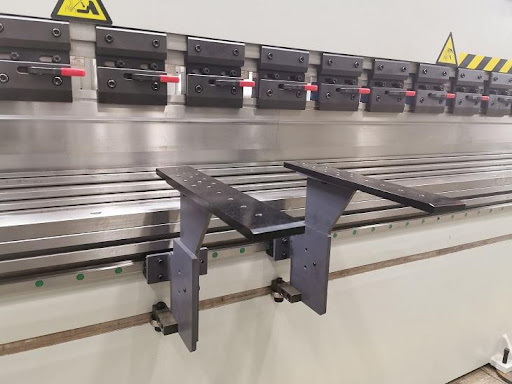

- Ray dẫn hướng tay đỡ trước
Tay đỡ trước có thể trượt dọc theo dao chấn và khóa cố định ở bất kỳ vị trí nào. Mặt trên tay đỡ với thiết kế cữ chặn chống trượt theo chiều dọc, khóa trượt theo chiều ngang giúp ổn định sản phẩm ở vị trí người dùng mong muốn.
- Hệ thống an toàn
Máy chấn CNC Durma AD-S 60600 thiết kế an toàn tiêu chuẩn châu Âu CE. Đảm bảo an toàn điện, hệ thống thủy lực, chiều cao phù hợp và mắt cảm biến ánh sáng laser.
- Hệ thống chặn cữ sau
Điều khiển tự động CNC với toàn bộ trục Y, X, R đem đến độ chính xác cao, chuyển động an toàn và tránh va chạm.
Hệ thống cho phép điều chỉnh có sẵn tại mọi điểm, đem đến sản phẩm có độ chính xác, hoàn hảo cao.
Phụ kiện tiêu chuẩn Máy chấn AD SERVO
- 4 trục CNC Y1, Y2, X,R
- Bộ điểu khiển CNC ModEva19T
- Cữ sau di chuyển bằng trục vít, dẫn hướng bằng ray tuyến tính
- Bù cối chống võng CNC
- Hệ thống kẹp Châu Âu
- Tay đỡ có rãnh chữ T và khóa phôi
- Hệ thống thủy lực độc quyền
- Hệ thống điện Châu Âu
Phụ kiện chọn thêm
- Bộ điều khiển – CNC ModEva Premium, 69T và 66T
- X1 – X2 axes CNC
- Z1 – Z2 axes CNC
- R1 – R2 axes CNC

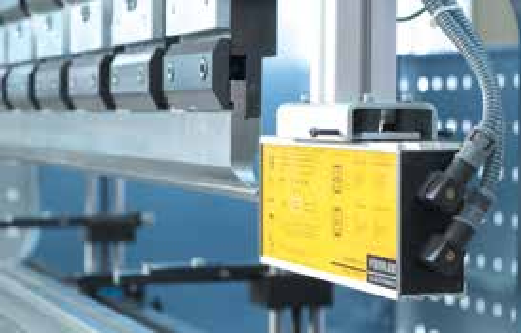

- Hệ thống đo góc laser có thể điều chỉnh độ cao
- Hệ thống kẹp nhả nhanh
- Chương trình mô phỏng uốn 3D DBEND
=>Video thực tế về máy chấn CNC AD-S 60600: Máy chấn châu âu Durma lắp đặt tại Công ty Thang máy SCHINDLER_Bình Dương
Hakuta – Đơn vị phân phối máy chấn cnc hàng đầu Việt Nam
Tự hào là đơn vị nhập khẩu và phân phối máy móc công nghiệp hàng đầu Việt Nam, HAKUTA hiện là nhà phân phối độc quyền cho nhiều thương hiệu nổi tiếng như FACCIN (Italia), DURMA (Thổ Nhĩ Kỳ), HYPERTHERM (Mỹ), DAMA, TAILIFT (Đài Loan), ZHOUXIANG, HUGONGWELD (Trung Quốc)… với nhiều dòng máy đa dạng trong đó có máy chấn CNC.
Với hơn 15 năm kinh nghiệm, HAKUTA tự hào là đối tác tin cậy của nhiều doanh nghiệp sản xuất lớn khắp ba miền như COMA, LICOGI, Hòa Phát, EVN, Hoa Sen, Công Hà…
Sở hữu đội ngũ kỹ thuật tay nghề cao, các chuyên viên tư vấn am hiểu chuyên môn, được đào tạo bài bản, HAKUTA cam kết đem đến cho khách hàng những sản phẩm chất lượng nhất, đi cùng bảo hành chính hãng, uy tín trọn đời.
Nếu doanh nghiệp bạn đang cần mở rộng sản xuất, đầu tư thêm máy móc và dây chuyền sản xuất, liên hệ ngay với HAKUTA theo hotline 0903.498.468 để nhận báo giá máy chấn CNC cũng như tư vấn chu đáo nhất.
