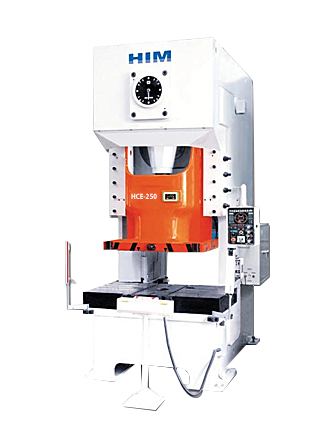

Tổng quan về máy dập HIM Crank Series HCE
Trước khi đi vào phân tích kỹ thuật, cần hiểu rõ “chân dung” của thiết bị này. Máy dập HIM HCE thuộc dòng máy dập cơ khí trục khuỷu (Mechanical Crank Press), sở hữu thiết kế thân máy hình chữ C (C-Frame) và cơ cấu truyền động một trục khuỷu trung tâm (Single Crank). So với các dòng máy thủy lực truyền thống, dòng máy này chiếm ưu thế tuyệt đối về tốc độ hành trình và độ cứng vững trong các chu kỳ dập lặp lại.
Chi tiết cấu tạo máy
Để đảm bảo độ bền bỉ trong môi trường công nghiệp nặng, máy dập HIM HCE được cấu thành từ những bộ phận then chốt sau:
- Thân máy (C-Frame – Khung hở): Thân máy được chế tạo dạng hàn khung thép tấm dày hoặc đúc nguyên khối, tạo thành hình chữ C. Ưu điểm lớn nhất của thiết kế này là phần “họng” (throat) sâu, giúp không gian làm việc rộng rãi, dễ dàng cấp phôi cũng như lắp đặt các hệ thống tự động hóa (robot, băng tải). Độ cứng vững của khung C đảm bảo độ biến dạng khi chịu tải trọng lớn là cực kỳ nhỏ.
- Hệ thống trục khuỷu (Single Crank): Đây là trái tim của máy. Model sử dụng một trục khuỷu trung tâm thay vì hai điểm (2 điểm). Cơ cấu này chuyển đổi chuyển động quay của động cơ thành chuyển động tịnh tiến lên xuống của đầu trượt (Slide). Thiết kế đơn trục này giúp truyền lực đồng đều, phù hợp với các khuôn dập có chiều rộng bàn máy vừa phải, đồng thời giảm thiểu chi phí bảo trì so với máy hai trục.
- Ly hợp & Phanh an toàn: Dòng HCE thường được trang bị ly hợp khí nén kết hợp phanh thủy lực hoặc phanh cơ khí. Hệ thống này đảm bảo khởi động êm, giảm tiếng ồn và quan trọng nhất là chức năng dừng khẩn cấp cực nhanh, bảo vệ an toàn cho người vận hành và khuôn mẫu.
- Hệ thống bôi trơn: Để đảm bảo tuổi thọ của trục khuỷu và các ổ bi, máy được trang bị hệ thống bôi trơn tuần hoàn cưỡng bức hoặc bôi trơn tự động bằng mỡ, đảm bảo các chi tiết ma sát luôn được làm mát và chống mài mòn.
